Отопительно-варочная печь «Рязань», с сушилкой
Маленькая дровяная отопительно-варочная печь «Рязань», из кирпича, с варочной плитой и сушилкой, предназначена для отопления жилых дома и дачи в осенне-зимнее время, приготовления пищи, просушки обуви и одежды, а также для сушки плодов, ягод, грибов и т.д. Это хорошая, надежная кирпичная печь на дровах для дома. Кроме того, эта маленькая дровяная отопительно варочная печь из кирпича может быть легко сложена своими руками, в том числе с водяным контуром, что значительно увеличит отапливаемый объем помещений.
Минимальное поперечное сечение дымохода — 0,5Х1 кирпич. Отапливаемая площадь помещения — до 50 кв. метров, при высоте потолка до 260 см. Для кладки печи требуется 653 штуки кирпичей (это без учета трубы). Для встраивания печи в перегородку между кухней и комнатой в конструкции предусмотрена кирпичная противопожарная разделка. Если встраивание не требуется, то эту разделку просто можно не создавать в процессе кладки печи.

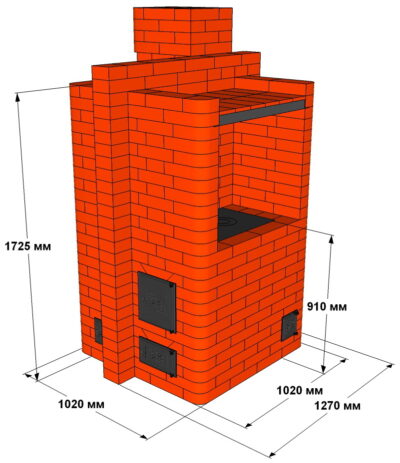

При кладке варианта печи с закругленными углами лучше использовать готовый кирпич, имеющийся в продаже, чтобы не терять времени на обрезку и шлифовку радиусов.
Устройство дымоходов основано на принципе двойного колпака. Такая конструкция позволила создать прямой (летний) дымоход. Это дает возможность пользоваться печью в теплое время года без нагрева отопительного щита. Кроме того, при растапливании настывшей печи прямой дымоход позволяет быстро создать тягу, и исключить дымление внутрь помещений.
Достоинства отопительно-варочной печи:
- Моментальный нагрев и высокая максимальная температура плиты, что удобно для приготовления пищи и быстрого прогрева помещений
- Небольшие габариты позволяют экономить пространство в доме
- Увеличенное расстояние между плитой и сушилкой избавляет от неудобств во время приготовления пищи
- Отличная тяга, экономичность
- Простота изготовления
- Надежность и долговечность
Комплектность документации
Комплект документации для кладки печи своими руками – это полная схема кладки печи, включающая в себя абсолютно все материалы, которые нужны начинающему печнику для быстрого понимания всех конструктивных особенностей этого отопительного прибора (порядовка, сборочные чертежи и т.д.). Также там имеется специальная программа для просмотра объемных файлов.
Этот просмотрщик очень удобен для пользования: он позволяет не просто изучать порядовку печи, созданную в программе SketchUp, но делать это в полном 3D-режиме. Любой из этапов строительства печи можно рассмотреть с абсолютно любого удобного для вас ракурса. Каждое изображение можно повернуть под нужным углом в системе координат, приблизить, отдалить и т.д.
Кладка печей из кирпича своими руками, при такой комплектности документации, не представляет никаких сложностей, и вполне по силам любому начинающему печнику. Если вы не знаете, как сделать печь из кирпича для дома или дачи своими руками, то проект этой печи поможет легко решить этот вопрос.
