postheadericon Делаем чертежи каминов самостоятельно

Если вы пока еще не знаете, как сделать камин самостоятельно, то одним из ответов на этот вопрос служит приводимая ниже статья. Дело в том, что без предварительного эскиза или полного комплекта чертежей сложить камин в доме для человека неопытного – задача почти невыполнимая. Конечно, чертежи каминов, в готовом виде, имеются и в соответствующей литературе, и в Интернете. Вот только может оказаться, что ни один из предлагаемых вариантов вам не подойдет. Причин для этого может быть множество. Не та форма, не те размеры, да мало ли что еще. Между тем, проектирование каминов настолько несложное дело, что по плечу абсолютно любому человеку, способному отличить компьютерную мышь от амбарной крысы. Позже, имея на руках самостоятельно сделанные эскизы, можно с полным основанием рассчитывать, что кладка камина пройдет у вас, как говорится,  без сучка, без задоринки.

Самостоятельное проектирование каминов  можно, конечно,  осуществлять по старинке,  с помощью тетрадного листа в клеточку. Но удобнее делать это на компьютере, используя встроенную в Windows программу Paint. Последний способ позволяет не только ускорить процесс  черчения, но и легко вносить нужные изменения в эскиз. Нет нужды вычерчивать каждый кирпич:  достаточно нарисовать нужный его план в необходимой пропорции, сохранить (Ctrl+C), а затем просто копировать в нужный момент (Ctrl+V) и перетаскивать на свое место в эскизе.

Давайте рассмотрим, к примеру, построенную  мной по заказу, относительно недавно, печь-камин для дачи. Имеется в виду дровяной камин из кирпича, хотя общие планы можно создавать на компьютере и для каминов из других материалов.  Но именно кирпичные камины и печи наиболее просты для самостоятельного проектирования и дальнейшей постройки. Поэтому и предлагаю на конкретном, реальном примере посмотреть, как производится проектирование подобных сооружений.

Чертежи  камина не обязательно должны содержать в себе полную порядовку. Гораздо проще будет просто соблюдать правильную взаимную перевязку кирпичей непосредственно в процессе кладки. Эскизы или чертежи каминов нужны, скорее,  для того, чтобы правильно рассчитать  размеры и формы каждого такого сооружения, и соблюсти при этом необходимые внешние и внутренние пропорции. Кроме того, готовый эскиз кирпичного камина дает возможность получить представление о том, как лучше и правильнее расположить камин в интерьере дачи или дома, каким должен быть размер фундамента для него. Но самое важное в каждом таком эскизе – это то, что ряды кирпичей, изображенных в нем, дают возможность при непосредственной кладке камина легко определять, когда следует начинать выкладывать тот или иной элемент конструкции или завершать его. Но если вы считаете, что без порядовки вам не обойтись, то можете их отобразить в чертеже камина. Это позволит получить полное представление о необходимом количестве кирпичей и их точной форме.

Если место для постройки камина не ограничено в размерах, то создание эскиза лучше начать  с непосредственной «укладки» рисованных «кирпичей»:





















В противном случае нужно начинать с вычерчивания плана основания камина:





















В процессе условного «строительства» следует соблюдать не только внешние пропорции, но и внутренние, такие как расстояние от плоскости дна топливника до уровня пола, соотношение ширины портала к его высоте и глубине топливной камеры, расположение и форма дымового зуба, минимальное сечение дымохода в любой его точке. Если предусматривается создание воздушного канала ниже пода топливника и использование колосниковой решетки, это также должно быть отражено на эскизе.

В том случае, когда предполагаемое сооружение планируется встроить в стену, желательно предусмотреть противопожарные разделки, связанные с телом камина. Например, печь-камин для дачи, который мы рассматриваем в качестве примера, по желанию заказчика был расположен следующим образом. Сам камин располагается в гостиной, а печь находится на кухне. Таким образом, сооружение проходит сквозь стену. Поэтому в плоскости этого прохождения сделаны противопожарные разделки. Конечно, для опытного мастера каминных дел или печника отображение таких разделок не обязательно, но начинающим лучше внести их в эскиз.

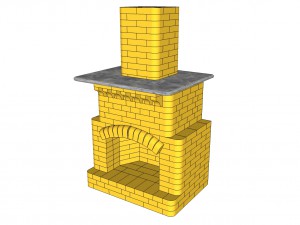

Создавать чертежи каминов и печей можно также и в других графических программах для компьютера. Качество изображений, как и удобство пользования готовыми эскизами, может быть при этом на порядок выше, чем в программе Paint. Пожалуй, самой приемлемой можно считать программу для создания проектов в 3D формате Sketch Up. Вот пример камина, проект которого создан в этой программе. Чтобы увеличить изображение – щелкните по нему:

Проблема лишь в том, что эта программа довольно сложна в освоении. Некоторым пользователям для ее освоения могут потребоваться целые месяцы. С результатом применения программы Sketch Up для проектирования отопительных приборов можно ознакомиться, например, вот здесь. Или здесь.

Посмотрите мой видеоурок, в котором даются начальные знания о работе с программой Скетч Ап:





Пожалуй, можно еще добавить, что при условном размещении каминов в интерьере желательно предусмотреть отражение «зеркалами», то есть внутренними поверхностями топливников, направления, в которых будет происходить излучение тепла наружу. При этом надо исходить из правила, которое гласит, что угол падения равен углу отражения. Проще говоря, те углы, под которыми тепло от горящих дров попадает на внутренние стенки топливника, равняются углам, под которыми это тепло отражается от «зеркал» наружу. Соответственно, с учетом данного правила, вы избежите неправильного расположения камина в помещении, и тепловое излучение из портала камина не будет опасно нагревать слишком близко расположенные горючие поверхности и предметы.

Если вам не хочется затрачивать большое количество времени на самостоятельное проектирование отопительного прибора (камина, печи или каминопечи), но хочется иметь конкретный проект такого прибора, то разработку такого проекта можно заказать мне через форму связи:
